电热蒸汽锅炉的本体结构比较简单，一般由以下零部件组成：电热管、电热管支座、电热管支撑件、封头、筒体、集汽装置、给水装置以及主汽阀、安全阀、压力表、水位表、排污阀等管座组成、电热蒸汽锅炉本体的设计主要是确定这些零部件形式、尺寸和对他们进行组合，并解决一些电加热锅炉所特有的问题。
电热蒸汽锅炉本体结构布置的重点是电热管位置的布置。国内电蒸汽锅炉厂家常用的电热管布置方式是电热管垂直于锅炉筒体布置（见图1），一般选用的是 U 型两相电热管。在筒体两侧相对错位布置若干个电热管管座，电热管每三支一组，通过法兰或丝扣固定在一个电热管管座上（见图2)。
这种布置方式有它的优点，只需增加筒体长度和直径就能够很方便地增加布置电热管，电热蒸汽锅炉的扩容较方便。不足之处是：
（1）热管管座开孔较大，对筒体强度有较大影响。为满足筒体的强度要求，管座之间须留出足够的孔桥，每组电热管之间的距离较大，而在每组电热管内部，电热管距离很近，布置集中，锅炉内部各处受热不均匀，影响水与电热管之间的换热效果。
（2）对于一组电热管而言，有 7 个面需密封，密封的难度较大，并且电热管的维护、检修和更换也不方便。
（3）电热管管座零件较多，为保证密封，零件需有较高的加工和安装精度，将增加电热蒸汽锅炉成本。

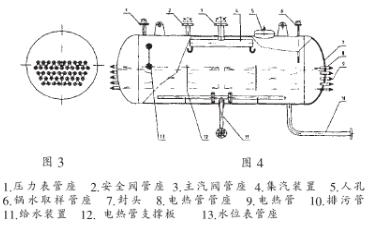

为解决上述问题，电蒸汽锅炉厂家采用了一种在封头上布置电热管的方式（图3) 。本体结构如图4所示。
这种布置方式有以下特点：

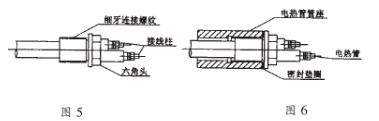

①为适用这种布置方式，电蒸汽锅炉厂家选用了一种新型两相电热管作为电加热锅炉的电加热元件（见图5)。相对于常用的 U 型电热管，这种电热管具有功率大、使用寿命长、布置灵活、检修和更换方便的特点。将每三支电热管组成一组，采用 △ 接法。每组电热管配置一个交流接触器，通过拉制这个交流接触器就能拉制这组电热管运行的启、停。
②由于本身结构的限制，电热管不能做得过长，功率过大，否则会影响它的使用寿命。采用在封头上布置电热管的方式，可在保证电热管使用寿命的前提下，尽量利用电热管长度，减少电热管组数，从而减少控制元件的数量，降低成本。
③每支电热管通过一个电热管管应与本体连接，在处理密封问题方面，电热管与管座的连接和密封通过细牙螺纹、8mm宽的密封面和密封垫圈来实现（见图6)。每支只有一个密封面，通过细牙螺纹和密封垫圈双重密封，不但密封可靠，易于电热蒸汽锅炉加工、安装，而且电热管的检修和更换也很方便。
④电热管在水空间内的分布均匀，电热蒸汽锅炉各部分的水均能受到良好的加热，给水装置的布置可更灵活。
