根据电蒸汽锅炉厂家对蒸汽锅炉工作流程的分析，可以发现在蒸汽锅炉正常工作时，有多个参数需要进行控制，主要是蒸汽锅炉工作时燃煤的供应量、送风机的工作频率、引风机的工作频率、以及汽包中水位的液面高度。
由于这几个变量在蒸汽锅炉正常工作时会互相影响，因此在进行自动控制时，需要将这几个参数变量进行统一的控制。此外，在进行参数控制时，主要可以采用的控制器有PID控制器、模糊控制器和模糊PID控制器。

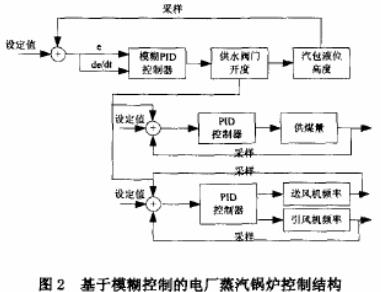

其中模糊PID控制器是在PID控制器基础上引入模糊控制规则，其控制精度比单纯的PID控制器具有更优良的性能。但是PID控制器实现相对简单，因此电蒸汽锅炉厂家在设计蒸汽锅炉自动控制方案时综合考虑的PID控制器和模糊PID控制器的优缺点，设计了如图2所示的基于模糊控制的电厂蒸汽锅炉控制结构，该结构主要分两层。
第一层是通过模糊PID控制器实现对汽包中液面高度的监测和控制。同时对汽包中液面高度的控制主要通过调节控水阀门的开度来实现。而控水阀门的开度又作为煤炭供应量和送风机与引风机工作频率的调节参数，其中后两个参数的调节主要使用PID控制器来完成。
在电蒸汽锅炉厂家设计的蒸汽锅炉自动控制方案中，其控制性能主要依赖于PID控制器和模糊PID控制器的性能，尤其是引入了模糊控制规则，理论上能够得到比PID控制器更优良的控制性能，然而为了实现这一目标，关键是如何对进行控制的参数进行模糊化，以及如何设计模糊规则。
电蒸汽锅炉厂家根据电厂蒸汽锅炉大量的统计分析数据之后，对主要的电量进行了模糊化处理并建立了模糊规则表，如表1所示。
