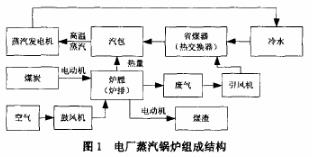

根据对电厂电蒸汽锅炉的工作流程进行研究和分析，得到了如图1所示的的电厂电蒸汽锅炉组成结构图。
从该图中可以看出，电蒸汽锅炉主要通过燃烧煤炭获得热量，并将锅炉上方的汽包中的水加热成水蒸气，再由排出的高温水蒸气驱动蒸汽发电机进行发电。
在整个电蒸汽锅炉工作系统中，可以将其分为以下几个循环的子系统。分别是：燃煤、送入和排出子系统，锅炉水循环子系统和空气循环子系统。
其中，燃煤供给子系统是通过电动机传送带将煤炭送入炉膛之中，煤炭在炉膛内进行燃烧并通过电机的驱动带动炉排的传动，将炉膛中已经烧化的煤渣逐步排出。蒸汽循环子系统是由外部向锅炉系统送入冷水，冷水经过省煤器，进行热量交换，吸收从炉膛中排出的高温废气中的热量。将冷水转换为热水，之后热水送入汽包，在汽包中被炉膛中的煤炭加热成高温水蒸气。
高温水蒸气按一定排出速度送入蒸汽发电机，之后冷却的蒸汽从新送入冷水池中，再次循环流入电蒸汽锅炉循环系统。空气循环子系统是通过鼓风机从外部抽取新鲜空气送入炉膛中，炉膛中的煤炭和送入空气中的氧气进行燃烧，燃烧完成产生的废气，通过引风机进行排出。
需要说明的是，引风机排出的废气并不直接排向户外，由于废气温度很高，含有大量的余热，因此废气将被送入省煤器，经过热交换之后形成低温的气体，再排出。
从电蒸汽锅炉的组成结构及工作过程可以看出，在该系统中涉及多个循环子系统，不同循环子系统之间的电量还会相互影响，比如空气循环子系统中向炉膛内供氧量，直接影响着炉膛中煤炭燃烧的充分程度，而煤炭是否燃烧充分又直接决定了煤炭产生的热量是否与预期送入煤炭应该产生的热量是否一致。
因此，为了对电厂电蒸汽锅炉进行更好地控制,需要将锅炉中的主要工作过程进行建模，通过研究建立了电蒸汽锅炉工作过程如下模型。
其中Qm表示煤炭燃烧释放的热量，Qout表示锅炉带走的热量，p为电蒸汽锅炉内的压力。
当燃烧过程进去稳态后，dp/dt=0。
此时有Qm=Qout。
由式1可得：
。
若dQout/dt=0，表明电蒸汽锅炉以稳定的功率对外输出能量。
此时有
，表明燃煤释放的热量对锅炉内的压力成正比。
若dQm/dt=0，表明向锅炉内投入的燃煤数量是一定的。
则有
，表明电蒸汽锅炉内的压力与锅炉对外释放的热量成反比。
若定义Fin代表送入的风量，M为送入燃烧的煤量，当煤质稳定时，M/Fin=C1。
此时则有送入的燃煤量与风量之间的关系式：
。
